提到硬脂酸和硬脂酸鈣，相信還有很多用戶不太清楚這兩者的具體區(qū)別，今天賽諾新材小編為大家分享的這邊文章，可以讓您對這兩者有一個更清晰地認(rèn)識。

硬脂酸，即十八烷酸，分子式C18H36O2，由油脂水解生產(chǎn)，主要用于生產(chǎn)硬脂酸鹽。

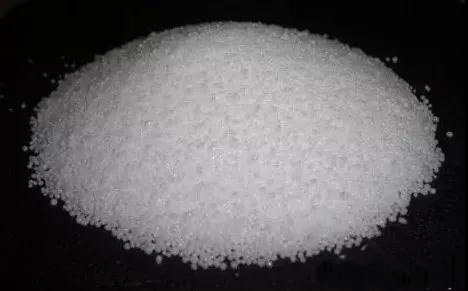

性狀：純品為白色略帶光澤的蠟狀小片結(jié)晶體。

熔點：71.5-72℃ 69.6℃;

沸點：232℃(2.0kPa);

相對密度：0.9408;

折射率：1.4299;360℃分解(另有資料稱376.1℃);無毒。

不溶于水(20℃時，100毫升水中只溶解0.00029g)。

稍溶于冷乙醇。

溶于丙酮、苯、乙醚、氯仿、四氯化碳、二氧化硫、三氯甲烷、熱乙醇、甲苯、醋酸戊酯等。

在90-100℃下慢慢揮發(fā)。具有一般有機(jī)羧酸的化學(xué)通性。

工業(yè)品純度40-97%，為白色或微黃色或塊狀物，是硬脂酸和軟脂酸(十六烷酸)的混合物，并含少量油酸，微帶脂肪味，無毒。商品的硬脂酸種類很多，作為潤滑劑使用以碘值和酯值較低者為好，這樣不會影響制品的耐熱性和耐候性。

用途及效果

一般認(rèn)為，硬脂酸以內(nèi)潤滑為主，但其也具有較優(yōu)越的外部潤滑性。硬脂酸是極性基團(tuán)，與PVC樹脂有很好的相容性，可以對熔體起到較好的內(nèi)潤滑作用，但是硬脂酸分子間又通過氫鍵締合，使得硬脂酸的極性下降，外潤滑作用增強(qiáng)。

硬脂酸少量使用即可得到很大的潤滑效果，而且還有防止壓折的效果。一般加入量為0.2~0.5phr，用量過多(0.5phr以上)對潤滑效果不僅沒有好處，反而會損害制品的透明性，甚至引起噴霜。為了避免延遲PVC的凝膠化速度，最好和硬脂酸丁酯等內(nèi)部潤滑劑并用。

實際應(yīng)用中要注意，硬脂酸在低溫或少量的時候，能起內(nèi)潤滑作用，但當(dāng)溫度升高或用量增加時，它的外潤滑作用就逐漸占優(yōu)勢。尤其是高填料配方中，硬脂酸的選用比例要格外小心，因為很多填料處理過程中添加了硬脂酸。盲目使用硬脂酸，往往會造成塑化不良，噴霜、析出等諸多問題。

硬脂酸鈣

硬脂酸鈣，白色粉末，鈣含量：6.4%-7.0% ，游離酸≤0.1% ;揮發(fā)份≤2.0% ，熔點：149℃-155℃。不溶于水，不溶于大多數(shù)的溶劑。

加熱時，微溶于乙醇，芳香化合物，氯代烴或者植物油、礦物油或石蠟。

遇無機(jī)酸分解為硬脂酸和相應(yīng)的鈣鹽。在空氣中有吸水性，貯運時應(yīng)注意防潮。用作聚氯乙烯塑料的無毒穩(wěn)定劑、潤滑劑、脫模劑及紡織品防水劑。

硬脂酸鈣, 被公認(rèn)具有生理安全性，急性毒性：口服-大鼠 LD50：> 10000 毫克/公斤;口服-小鼠 LD50：> 10000 毫克/公斤。無硫化污染性，長期熱穩(wěn)定性好。

硬脂酸鈣在加熱時會呈現(xiàn)出一些有趣的效應(yīng)。它在 120°C 和130°C 之間的溫度開始軟化，到160°C左右后粘度不再變化。DSC 測試中，有一個表明結(jié)晶水的分離的結(jié)晶峰。表明硬脂酸鈣不是一種經(jīng)典的熔體。

作用及效果

作為PVC潤滑劑時，一般被認(rèn)為是內(nèi)潤滑劑。硬脂酸鈣是中強(qiáng)堿鈣的硬脂酸鹽，具有較強(qiáng)的極性，PVC樹脂微粒的化學(xué)活性點可與硬脂酸鈣形成較穩(wěn)定的絡(luò)合體系。而硬脂酸鈣的兩個長鏈烷基，與PVC等極性樹脂的相容性較小，在PVC樹脂內(nèi)部構(gòu)成局部的微觀兩相界面，即潤滑膜。

其潤滑作用的微觀本質(zhì)是非極性的長鏈烷基所形成的局部潤滑界面與極性樹脂鏈段間的作用力小于樹脂鏈段間的作用力，又由于樹脂鏈段間有許多小孔隙，所以當(dāng)樹脂鏈段發(fā)生位移時，可以任意變形的烷基被擠入與之相鄰的其他孔隙中，從而減少了樹脂鏈段位移時的阻力，起到內(nèi)潤滑作用。

配方中單獨使用硬脂酸鈣，可加速塑化，提高熔體粘度，增大轉(zhuǎn)矩，并具有一定脫模效果，而單獨使用石蠟，表現(xiàn)出延遲塑化，降低轉(zhuǎn)矩，無脫模作用。將硬脂酸鈣和石蠟(聚乙烯蠟)按一定比例混合使用時，表現(xiàn)出了良好的效果，物料轉(zhuǎn)矩值可降低很多，這是由于石蠟滲入硬脂酸鈣分子間，強(qiáng)化了潤滑作用，表現(xiàn)出很強(qiáng)的協(xié)同效果，改善了潤滑劑的分散情況。

實際應(yīng)用時，作為PVC潤滑劑的硬脂酸鈣并非只發(fā)揮內(nèi)潤滑作用，它的潤滑作用比較復(fù)雜，在其它內(nèi)潤滑比例比較高的情況下，它會體現(xiàn)出外潤滑的作用。而且，它與很多潤滑劑具有協(xié)同作用。

賽諾新材，15年積淀，聚乙烯蠟品牌生產(chǎn)商，藍(lán)海股權(quán)機(jī)構(gòu)掛牌上市企業(yè)。專注從事潤滑分散體系的研發(fā)生產(chǎn)，包含聚乙烯蠟、氧化聚乙烯蠟、聚丙烯蠟、EBS、硬脂酸鋅等助劑的研發(fā)、生產(chǎn)、應(yīng)用工作。咨詢熱線：400-8788532
